Електромагнетизм: набір лабораторний STEAM

Технічні характеристики набору мають бути такими, що надають можливість провести всі експерименти, які наведені нижче.

1.Теплова енергія, отримана від електричної енергії (3 експерименти):

– біметалічний запобіжник;

– біметалічний термостат;

– біметалічна пожежна сигналізація;

2.Робота і потужність (1 експеримент):

– потужність електродвигуна.

3.Електромагнетизм (8 експериментів):

– електричний струм генерує магнітне поле;

– магнітне поле котушки;

– магнітний маніпулятор;

– реле;

– реле з робочою точкою і нормальним контактом;

– автоматичні вимикачі;

– зумер змінного струму;

– модель магнітного плавкого запобіжника.

4.Кінетична енергія, отримана від електричної енергії (8 експериментів):

– моторні ефекти електрики;

– сила Лоренца;

– принцип електродвигуна;

– модель електродвигуна;

– електродвигун постійного струму;

– послідовний електродвигун;

– електродвигун з обмоткою;

– модель вимірювального приладу для рухомого заліза.

5.Електромагнітна індукція (20 експериментів):

– індукція;

– розвантажений трансформатор;

– інтенсивність струму також трансформується;

– котушки, підключені до DC;

– вирізані піки через самоіндукцію;

– закон Ленца;

– ефект гальмування завдяки самоіндукції;

– котушки, підключені з AC;

– опір змінного струму котушки;

– опір і індуктивність в змінному струмі;

– індукційно електрорушійна сила;

– принцип роботи генератора;

– генератор змінного струму (генератор внутрішніх полюсів);

– генератор змінного струму (генератор зовнішнього полюса);

– генератор постійного струму;

– генератори з електромагнітом;

– вбудований генератор полюсів з електромагнітом;

– індукція постійного струму;

– трансформатор.

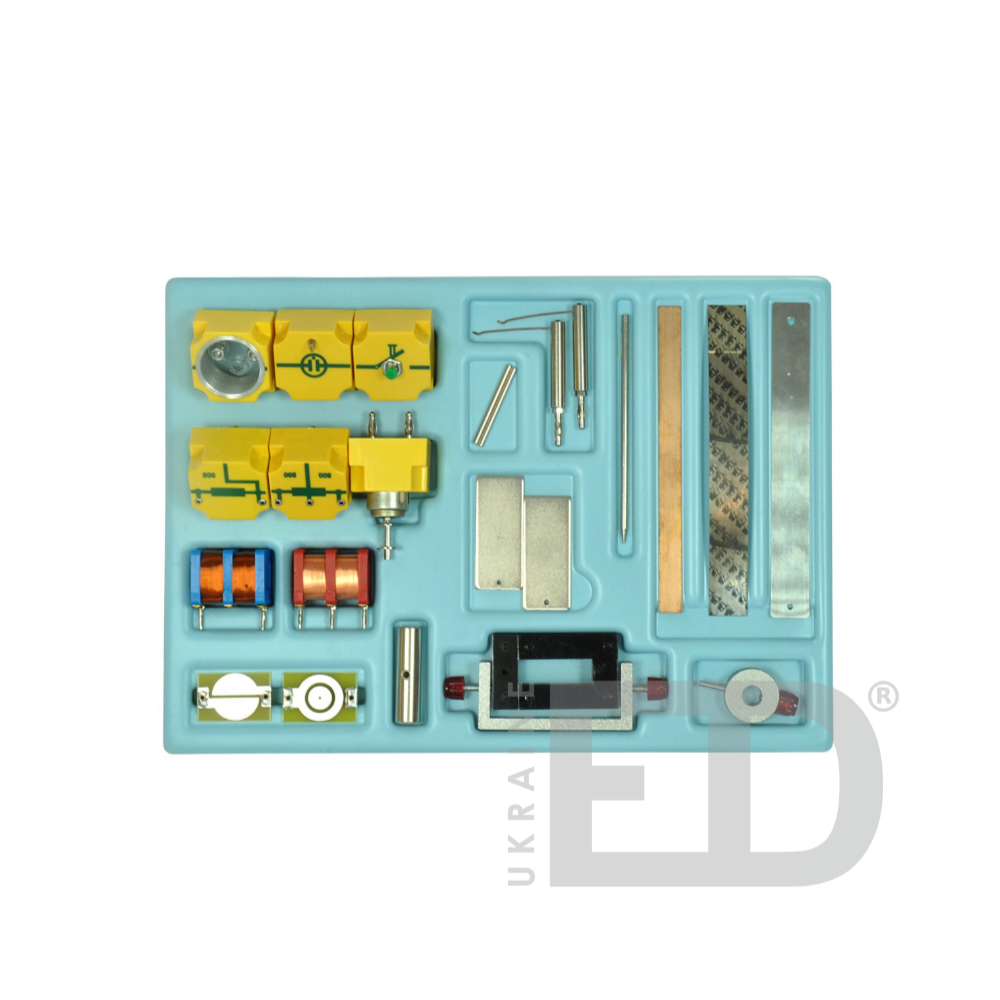

Обов’язкові вимоги. Склад та загальні характеристики набору мають бути не гірші:

– модуль лампа розжарювання – не менше 1шт;

– модуль кнопка – не менше 1шт;

– модуль нагрівальна спіраль – не менше 1шт;

– масивний залізний серцевик розміром не менше 50х13,5мм – не менше 1шт;

– контакт – не менше 1шт;

– двигун/генератор полюсний наконечник – не менше 2шт;

– щітка для двигуна/генератора – не менше 2шт;

– комутатор – не менше 1шт;

– фазний диск – не менше 1шт;

– біметалева пластина розміром не менше 160х20мм – не менше 1шт;

– пластина сталева розміром не менше 160х20х0,2мм – не менше 1шт;

– пластина латунна розміром не менше 160х15мм – не менше 1шт;

– експериментальний двигун 0,5…4В постійного струму – не менше 1шт;

– модуль для обмоток котушок 800 витків – не менше 1шт;

– модуль для котушки 2х800 витків – не менше 1шт;

– котушка 800 витків – не менше 1шт;

– перемикач котушки 2х800 – не менше 1шт;

– U-подібний серцевик – не менше 1шт;

– підшипник контактний – не менше 2шт;

– методичний посібник з переліком, ілюстраціями і покроковим роз’ясненням що до проведення всіх експериментів, мова українська – 1шт.

– ящик з кришкою та з ложементом для транспортування і зберігання – не менше 1шт;

Габаритні розміри в упаковці не менше 400х3

Для проведення експериментів з даним набором   рекомендується  використовувати набір P9901-4D “Набір лабораторний для вивчення електрики”
