Демонстраційний мультиметр з гальванометром

Технічні характеристики.

Експерименти.

Вимірювання напруги і сили постійного струму. Виявлення малого струму і визначення його напрямку.

Склад, конструкція та загальні характеристики приладу. Обов’язкові вимоги.

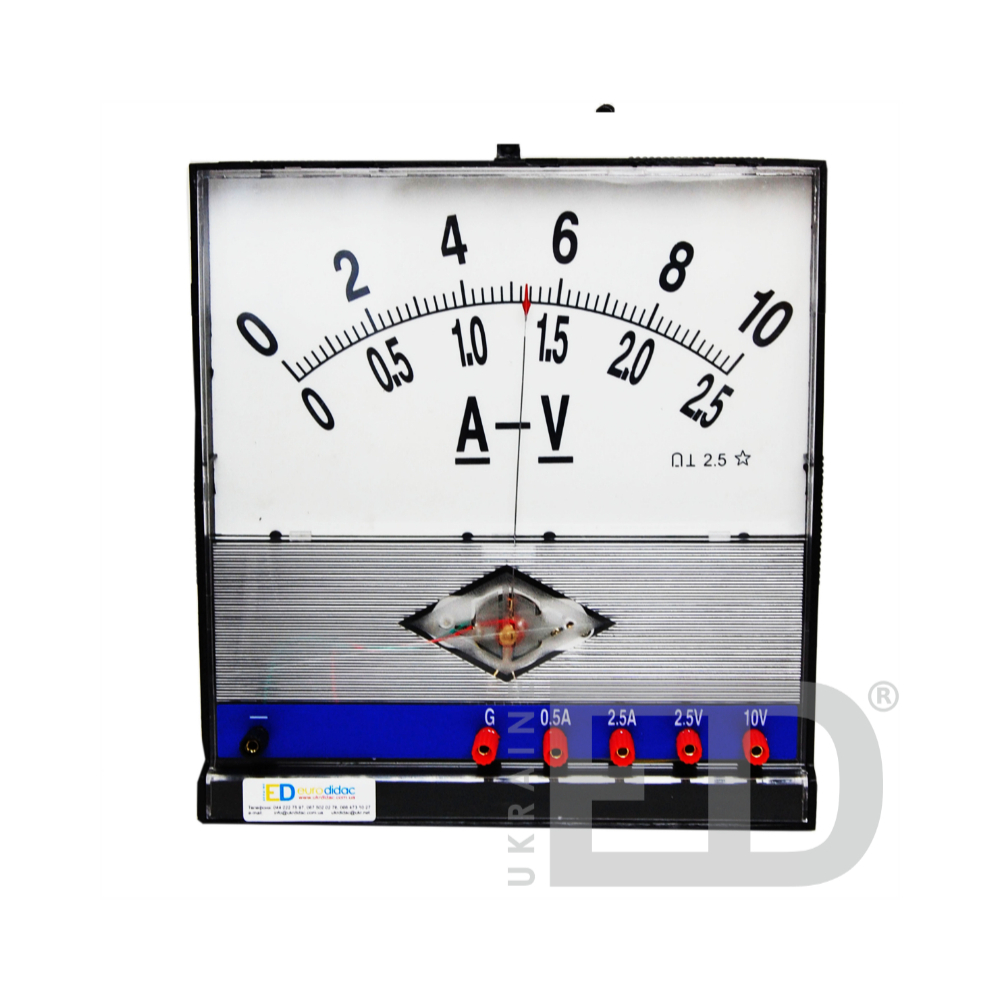

Прилад має бути виготовлений у вигляді магнітоелектричного механізму зі шкалою, що встановлений в спеціальний пластиковий корпус з шістьма  клемами для підключення приладу у електричний ланцюг. Клема чорного кольору, що позначена знаком «мінус», має слугувати для підключення провідника від клеми “мінус” джерела постійного струму. Правіше має бути розташована клема, що використовується при роботі приладу в режимі гальванометра. Решта чотири клеми мають використовуватися в режимі амперметра та вольтметра. Шкала приладу повинна мати подвійну зворотну оцифровку: від 0 до 10 та від 0 до 2,5 для вимірювання величин сили струму і напруги і від -100 до +100 для вимірювань в режимі гальванометра. Прилад повинен мати механізм виставлення покажчика на нульову точку, бути розрахований на вертикальне робоче положення, між корпусом і магнітоелектричною системою приладу електрична напруга не повинна перевищувати 2кВ. Робоча температура приладу повинна бути в межах 0ºС-40ºС; вологість:≤85%.

 Діапазон вимірювань не гірше:

– постійний струм 0-200мА; 0-0,5А; 0-2.5А;

– постійна напруга 0-2.5В; 0-10В;

– гальванометр -100мA-0-+100мA;

Габаритні розміри не менше 280х80х300мм.

Вага не менше 0,9кг.
