Електромагніт U-подібний лабораторний

Технічні характеристики.

Експерименти.

Дослідження принципу дії, будови та сили підйому електромагніту.

Склад та конструкція приладу. Обов’язкові вимоги.

Серцевина електромагніту має бути виготовлена U-подібної форми з м’якої сталі. Для кріплення на штативі серцевина повинна мати гачок. На серцевині мають бути встановлені дві однакові котушки, що повинні бути намотані на пластмасові каркаси, на яких мають бути розміщені клеми для з’єднання з джерелом живлення. Обмотки кожної котушки електромагніту мають бути з’єднанні послідовно, загальний їх опір має складати близько 3 Ом. Постійна напруга живлення електромагніту має бути не більше 6В. До електромагніту має додаватися сталевий якір з гачком для підважування важків.

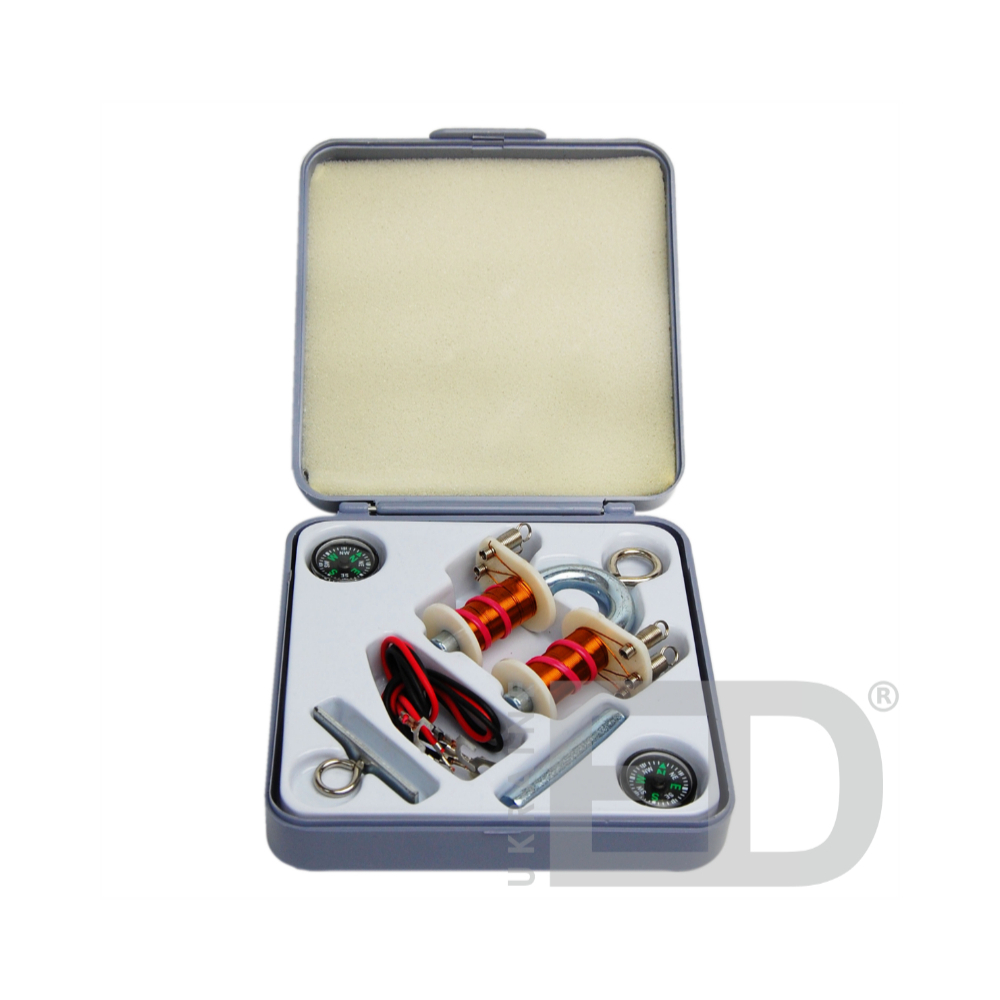

Склад та загальні характеристики набору мають бути не гірші:

– електромагніт U-подібний з двома котушками та гачком – 1шт;

– якір з гачком – 1шт;

– з’єднувальні дроти – 2шт;

– компас лабораторний 2шт;

– набір металевих предметів – 1шт;

– пластиковий кейс з пластиковим ложементом – 1шт.

Габаритні розміри електромагніту з гачком та якорем не менше 67х23х90мм.

Габаритні розміри якоря не менше 40х10х17мм.

Вага електромагніту з якорем не менше 0,08кг.

Габаритні розміри набору в пластиковому кейсі не менше 120х125х35мм.

Вага набору в пластиковому кейсі не менше 0,2кг.
