Осцилограф

Технічні характеристики.

Експерименти.

Спостереження форми і частоти періодичних сигналів. Вимірювання електричних величин.

Склад та конструкція приладу. Обов’язкові вимоги.

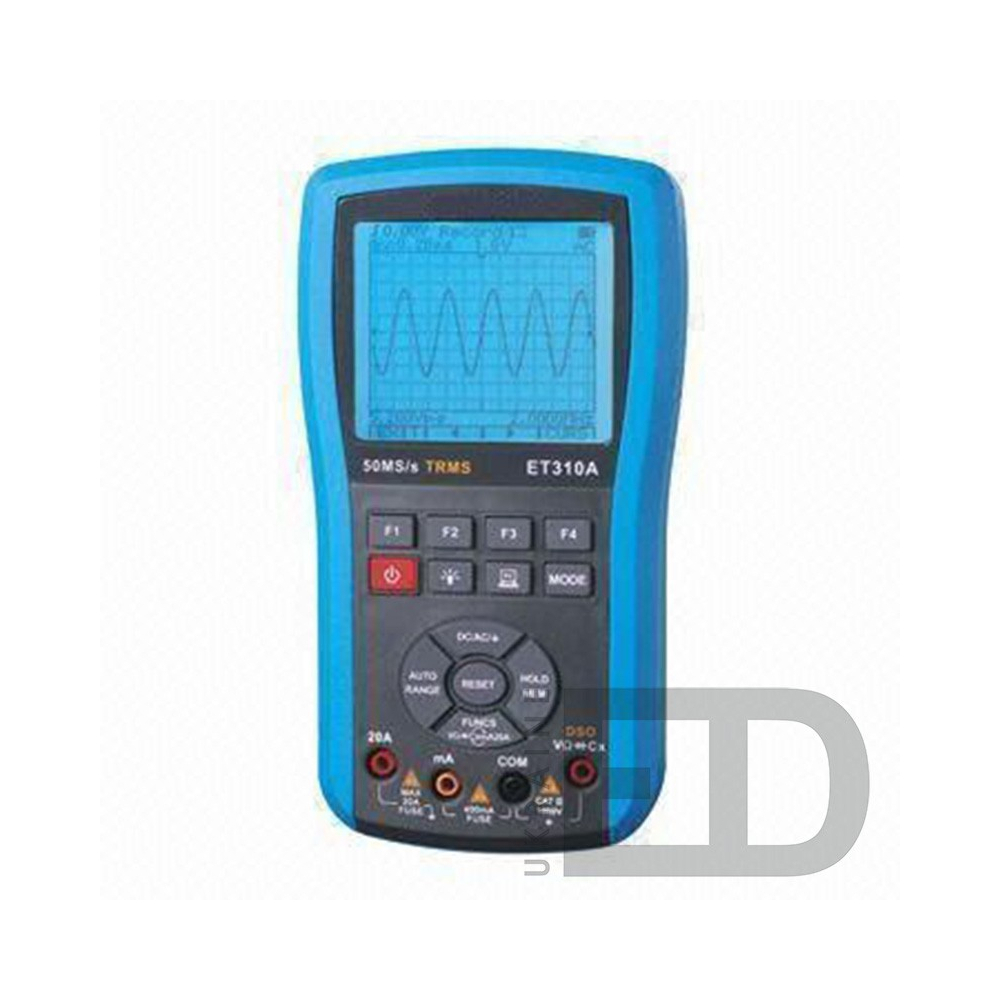

Прилад має бути виготовлений у вигляді портативного цифрового осцилографа із смугою пропускання 10 МГц. Має поєднувати всі функції цифрового осцилографа і цифрового мультиметра.

Загальні характеристики приладу мають бути не гірші:

– смуга пропускання 10 MHz;

– частота дискретизації 50 M виб/с;

– програмне калібрування;

– зберігання даних калібрування;

– можливість збереження і відтворення до 100 осцилограм;

– вимірювання середньоквадратичного значення постійної і змінної напруги, струму, опору, ємнісного опору, частоти, тестування діодів;

– дисплей: світлодіодне підсвічування, настройка контрасту;

– функція автоматичного вимкнення;

– налаштування часу очікування: від 5 до 60хв;

– літієвий полімерний акумулятор.

– інтерфейс USB;

– час роботи акумулятора 8 годин;

– зарядний пристрій 6В (AC).

Габаритні розміри 186х86х32мм.

Вага не менше 0,3кг.

Функціональні характеристики цифрового осцилографа:

– смуга пропускання 10 МГц;

– частота дискретизації 50млн. звіт/с;

– ведення DC, AC, земля;

– вхідний імпеданс 1MОм;

– діапазон вертикальної чутливості 50мВ/діл – 200В/діл;

– діапазон зсуву 50мВ/діл – 200 В/діл ± (5% + 0.1діл);

– частота розгортки 0.2мкс/діл – 20 с/діл;

– точність тимчасової розгортки ± (0.01% + 0.1діл);

– режими синхронізації Auto, Normal, Single;

– точність автоматичних вимірювань ± (5% + 0.1діл)

Функціональні характеристики цифрового мультиметру:

– постійна напруга 400.0мВ ~ 1000В ± (0.75% + 10);

– змінна напруга 400.0мВ ~ 750В ± (1% + 10);

– постійний струм 40мА ~ 20A ± (1.2% + 10);

– змінний струм 40мА ~ 20A ± (1.2% + 10);

– опір 400.0Ω ~ 40.00MΩ ± (1.0% + 5);

– ємність 51.20нФ ~ 100.0мкФ ± (2% + 10);

– частота 5.12Гц ~ 10кГц ± (1.0% + 5);

– коефіцієнт заповнення 0.1 ~ 99.9%;

– макс. напруга тестування 1.5мA.
