Трансформатор універсальний

Технічні характеристики.

Експерименти.

Демонстрація будови і принципу дії трансформатора. Демонстрація діа- та парамагнетизму. Демонстрація магнітного гістерезису. Демонстрація точки Кюрі. Демонстрація явища електромагнітної індукції. Демонстрація явища самоіндукції. Демонстрація котушки Томпсона. Демонстрація роботи трансформатора змінного струму. Демонстрація принципів передачі енергії в мережах змінного струму. Дія магнітного поля на провідник зі струмом. Магнітна дія котушки. Вплив залізного серцевика на магнітну дію котушки. Втягування залізного стрижня котушкою зі струмом. Залежність напруженості магнітного поля від числа ампер-витків. Притягання електромагнітом дрібних залізних предметів. Посилення магнітної дії при замкнутому серцевику. Модель установки, що намагнічує. Отримання індукційного струму за допомогою рухомого магніту. Отримання індукційного струму при розмиканні і замиканні струму в первинній обмотці. Отримання індукційного струму в нерухомих провідниках в магнітному полі, що змінюється за величиною. Вихрові струми.

Склад і конструкція приладу. Обов’язкові вимоги.

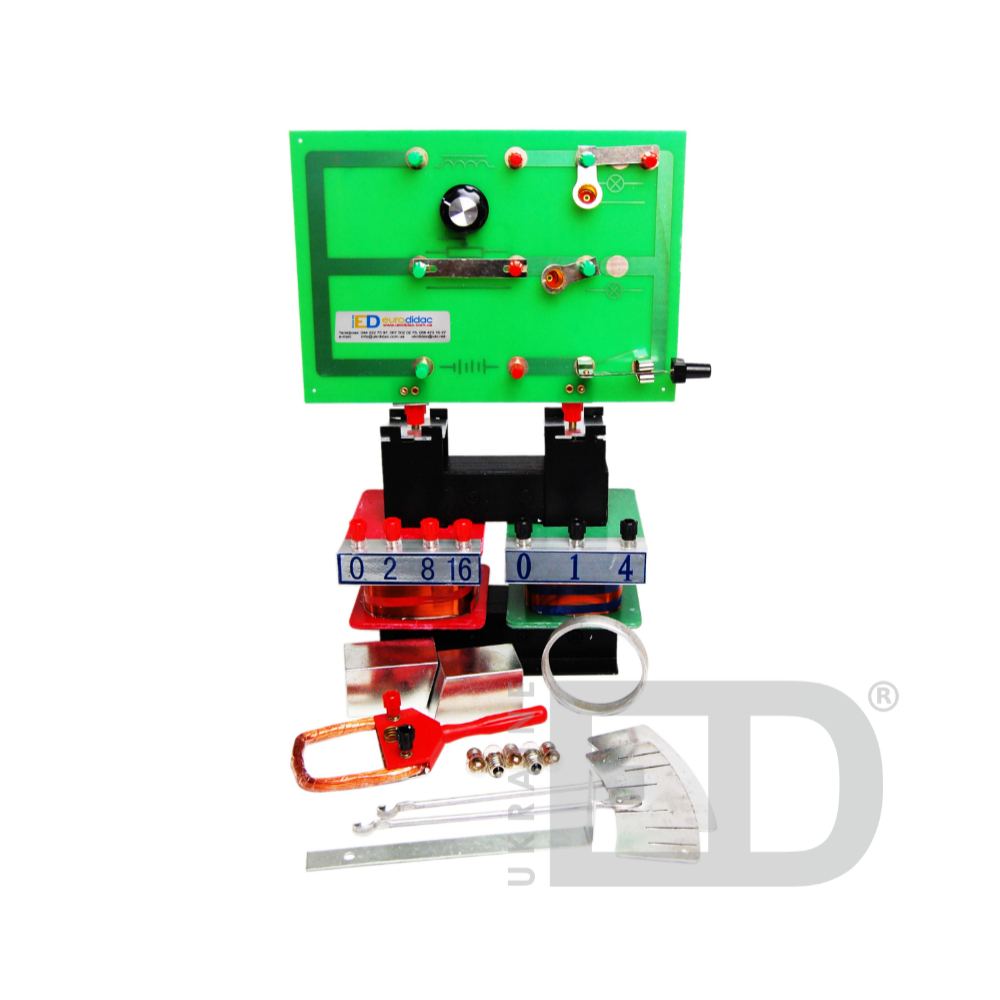

Прилад має складатися з магнітопроводу у зборі,  двох універсальних котушок, з яких одна повинна мати чотири , а друга повинна мати три виводи з різною кількістю витків дроту та набору додаткових пристосувань. Виводи мають бути виконані у вигляді комутаційних клемних затискачів. У верхній частині магнітопроводу мають бути розташовані два клемних затискача для закріплення  комутаційної плати.  Набір додаткових пристосувань має містити комутаційну плату, плоску котушку з індикаторною лампочкою, алюмінієве кільце, маятник з суцільною алюмінієвою пластиною та маятник з перфорованою алюмінієвою пластиною, два металевих наконечника, металеву скобу та набір електричних лампочок.

Габаритні розміри приладу не менше 180х180х80мм.

Вага не менше 5кг.
